网站首页 >> 桥架选型 >> 梯级式桥架 >> XQJ-T-04水平四通
XQJ-T-04水平四通
❤ 收藏

XQJ-T-04水平四通

XQJ-T-04水平四通

￥0.00
0.00
￥0.00
￥0.00
重量：0.00KG
产品描述

XQJ-T-04水平四通



XQJ-T-04水平四通

XQJ-T-04 Ladder-type horizontal Cross

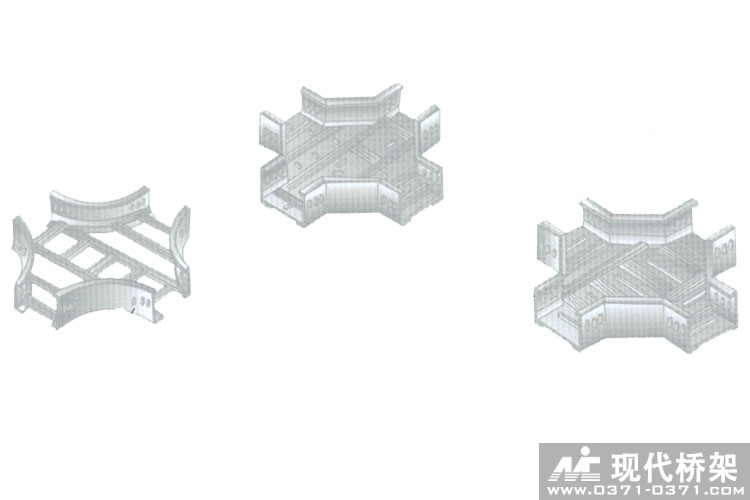

产品外形 Shape



XQJ-T-04水平四通 XQJ-T-04 Ladder-type horizontal Cross




技术参数 Technical Parameter



序号No

型号 Model

b(mm)

h(mm)

L(mm)

重量（kg）Weight

1

T-04-6-2

200

60

800

11.24

2

T-04-10-2

100

13.50

3

T-04-15-2

150

1000

23.85

4

T-04-6-3

300

60

900

13.61

5

T-04-10-3

100

15.42

6

T-04-15-3

150

1000

25.77

7

T-04-6-4

400

60

1100

15.54

8

T-04-10-4

100

17.88

9

T-04-15-4

150

1200

27.78

10

T-04-20-4

200

37.04

11

T-04-6-5

500

60

1100

17.52

12

T-04-10-5

100

19.89

13

T-04-15-5

150

1300

31.72

14

T-04-20-5

200

39.65

15

T-04-6-6

600

60

1200

20.28

16

T-04-10-6

100

22.78

17

T-04-15-6

150

1400

34.00

18

T-04-20-6

200

42.50

19

T-04-6-8

800

60

24.51

20

T-04-10-8

100

26.94

21

T-04-15-8

150

1600

38.29

22

T-04-20-8

200

47.86

说明：高度h=60.100为单排连接孔，高h=150.200为双排连接孔

Description:h=60.100single-row connection holes;h=150.200double-row   connection holes
