玻璃钢电缆支架
❤ 收藏

玻璃钢电缆支架

玻璃钢电缆支架即为复合材料SMC电缆支架，常用的形式有三种：螺钉式、直埋式和组合式。产品符合交通行业标准GB/34182-2017《复合材料电缆支架》的要求。

￥0.00
0.00
￥0.00
￥0.00
重量：0.00KG
产品描述

玻璃钢电缆支架即为复合材料SMC电缆支架，常用的形式有三种：螺钉式、直埋式和组合式。产品符合交通行业标准GB/34182-2017《复合材料电缆支架》的要求。

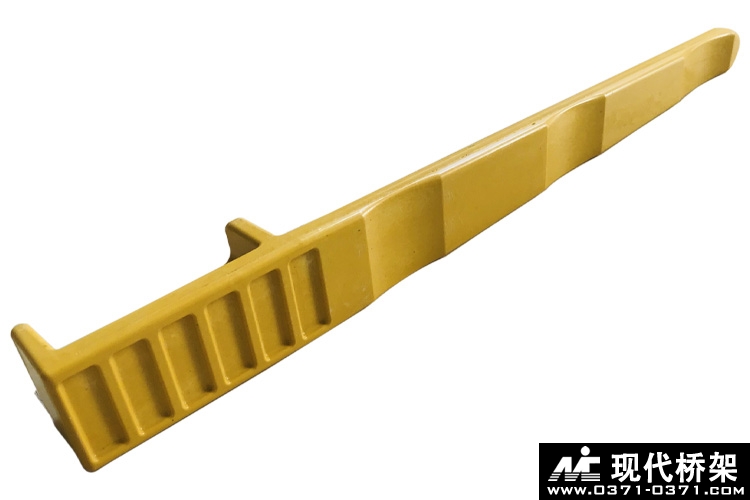

组合式玻璃钢电缆支架（复合材料SMC电缆支架）

组合式

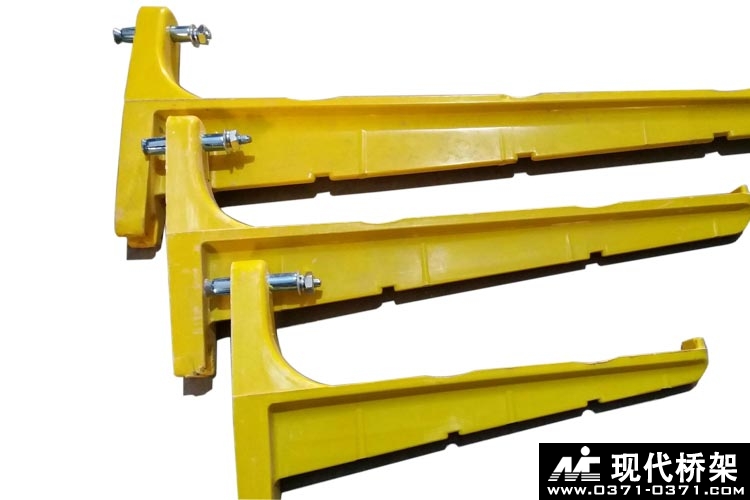

螺钉式玻璃钢电缆支架

螺钉式

直埋式复合材料SMC电缆支架

直埋式


玻璃钢电缆支架（复合材料SMC电缆支架）技术要求：

  1. 复合材料SMC电缆支架可在隧道电缆沟、其他电缆沟内敷设线缆使用，工艺为SMC模压成型，产品符合以下要求：a、外形平直，无毛刺、飞边等现象。b、外形无明显歪斜，两端端面垂直。c、内外表面平整、色泽均匀，不得有污染、起皱、颗粒、流胶、树脂脱落、纤维裸露、表面发粘等缺陷。

  2. 复合材料SMC电缆支架外形尺寸偏差复合下列要求：a、支座截面长度和宽度允许偏差为±1mm；b、托臂长度允许偏差为±2mm；c、托臂承载面宽度允许偏差为±1mm；d、支座高度允许偏差为2mm；e、定位孔距允许偏差为±2mm；f、螺孔直径允许偏差±0.5mm；

  3. 复合材料SMC电缆支架的物理化学性能满足下表的要求：


复合材料SMC电缆支架的物理机械性能力
序号项目要求
SMCBMC
1弯曲强度≥170MPa≥70MPa
2弯曲弹性模量≥10GPa≥7GPa
3冲击韧性≥60kJ/m2≥35J/m2
4巴柯尔硬度≥50
5树脂不可溶分含量≥90%
6工频电气强度

≥12.0kV/mm

7绝缘电阻≥1.0X1013Ω
